Флорина
модуль синтеза
Нужна консультация?

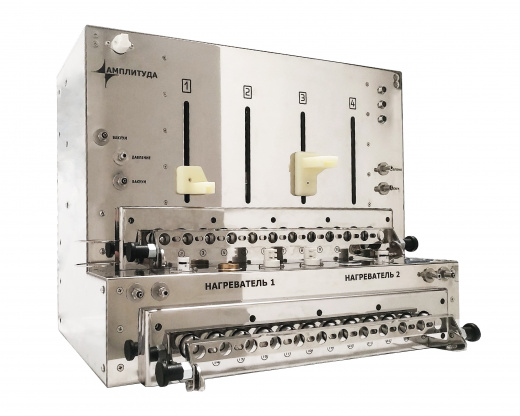

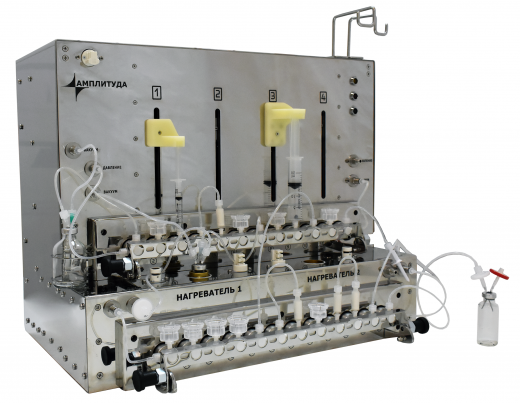

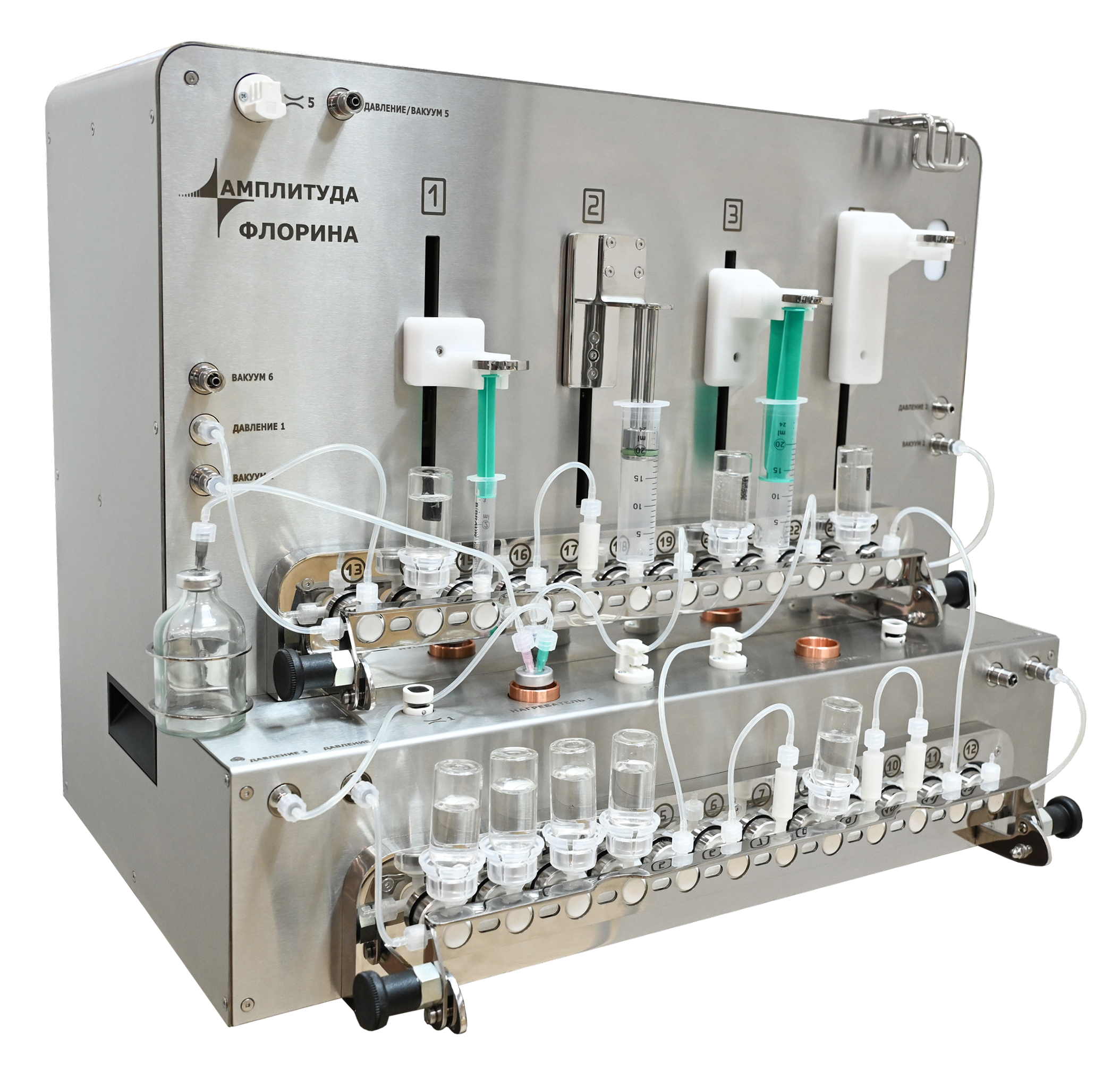

Универсальная платформа для автоматизированного синтеза различных радиофармпрепаратов
ТЕХНОЛОГИЯ
- На основе стерильных одноразовых кассет, исключающих контаминацию продукта, а также обеспечивающих возможность работы одного модуля с несколькими изотопам.

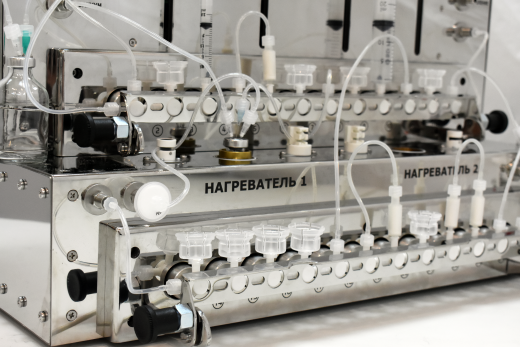

КОНФИГУРАЦИЯ МОДУЛЯ
- Поворотные электроприводы, которые могут поворачивать трехходовые клапаны кассеты в любое положение, включая полностью закрытое;
- Шприцевые насосы с контролем положения и скорости, предназначенные для работы со шприцами объемом 3, 10, 20 и 50 мл;
- Два нагревателя с системой быстрого воздушного охлаждения для реакционных сосудов;
- Порты для подачи давления в кассету, вакуумные порты;
- Прижимные клапаны для герметизации реакторов;
- Чувствительные датчики радиоактивности
- Забор активности из внешнего флакона, циклотрона или генератора
- Дозирование реагентов, управление реагентами с помощью шприцевых насосов и трехходовых клапанов;
- Вакуумирование элементов кассеты, подача давления в кассету;
- Нагрев и охлаждение реакторов;
- Контроль температуры внутри реакторов;
- Измерение радиоактивности в контрольных точках;
- Сбор обогащённой воды после улавливания ионов 18F для повторного использования;
- Доставка готового продукта во флакон или фасовочное устройство
- Промывка кассеты от остаточной радиоактивности и сброс отходов за пределы защитной камеры на расстояние 5-10 м с помощью шприцевых насосов и давления

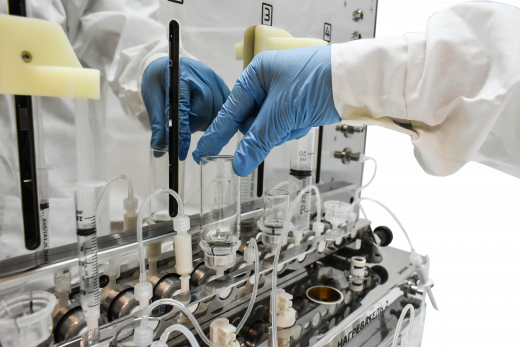

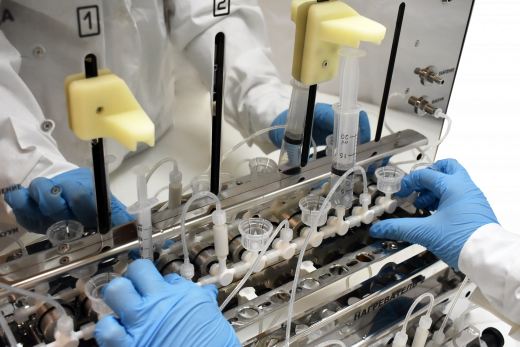

Кассеты собираются из различных компонентов с типом соединения «Луер»: трехходовых клапанов, трубок, картриджей для ТФЭ, шприцев, стерилизующих фильтров, коннекторов и держателей для флаконов с реагентами. Все компоненты изготовлены из материалов, совместимых с агрессивными кислотами, основаниями и растворителями.
Компоненты кассеты – серийно выпускаемые изделия, имеются в свободной продаже и имеют минимальную стоимость. При необходимости пользователь может самостоятельно собирать кассеты, в том числе произвольной конфигурации под собственные цели исследований и разработок.
Реагенты пользователь может как закупать в виде стандартных наборов, так и использовать свои, расфасованные в стандартные стеклянные флаконы или любые другие ёмкости
ПРОИЗВОДСТВО 18F-ФДГ
Кассета и набор реагентов для синтеза 18F-ФДГ поставляются готовыми к использованию. Просто установите кассету в модуль, затем реагенты и приступайте к производству.
С использованием одной кассеты и одного набора реагентов возможно проводить до 4 последовательных синтезов 18F-ФДГ без выполнения ручных операций
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
- является интуитивно понятным и простым в использовании
- обеспечивает возможность работы в разных режимах (автоматический, полуавтоматический, ручной)
- предусматривает разграничение прав доступа для различных пользователей,
- позволяет редактировать и создавать новые последовательности синтезов,
- с помощью графической схемы визуализировать процесс синтеза и управлять исполнительными механизмами в режиме реального времени
- позволяет проводить настройку и калибровку прибора
- предусматривает ведение журналов и формирование отчётов
|
Работа с изотопами |
F-18 Lu-177 Ga-68 Ac-225 и другие |
|
Размеры (ВхШхГ), см |
45х55х40 |
|
Масса, кг |
40 |
|
Поворотные приводы для трехходовых клапанов кассеты, шт |
до 24 |
|
Шприцевые насосы с контролем положения и скорости, шт |
4 |
|
Реактор-нагреватель до 220 °C с воздушным охлаждением, шт |
2 |
|
Датчики радиоактивности, шт |
до 4 |
