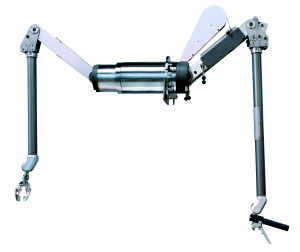

МКМ-2000А-02 Манипулятор копирующий
Зеленоград, пр-т Генерала Алексеева, 15
+7 (495) 777-13-59

МКМ-2000А-02
копирующий манипулятор

Назначение

дистанционное выполнение работ при обращении с источниками ионизирующего излучения и высокоактивными радиоактивными отходами в составе радиационно‑защитных камер, боксов и других укрытий для снижения дозовой нагрузки на персонал


Область применения

  • объекты атомной энергетики и промышленности

  • учреждения здравоохранения


Выполняемые функции и особенности

  •  захват, удержание, перемещение источников ионизирующего излучения и вспомогательного оборудования


Комплектность

  • манипулятор копирующий МКМ‑2000А‑02

  • чехол

  • паспорт

  • руководство по эксплуатации


Дополнительно

  • захват* (тип захвата по требованию заказчика)

  • устройство замены захвата*

  • устройство замены чехла*

  • набор инструментов для обслуживания*

  • тележка для перевозки, монтажа и обслуживания манипулятора*

*по требованию заказчика

Грузоподъемность, кг:

- клещевого захвата

- крюка



15

Силовые характеристики:

- ось X

- ось Y

- ось Z

- вращение руки (азимут)

- качение руки

- вращение кисти



90 Н

80 Н

150 Н

2000 Н·см

2500 Н·см

1500 Н·см

Клещевой захват

- соотношение поворота и наклона захвата

- раскрытие губок захвата



1:1

от 0 до 90 мм

Длина захвата, мм:

- в закрытом положении

- в открытом положении

- без губок



260

250

230

Углы и рабочие диапазоны°

Исполнительный орган:

- углы вращения кисти

- диапазон углов качания кисти

- углы вращения предплечья

- диапазон углов качания предплечья

- углы вращения плеча

- диапазон углов качания плеча

Задающий орган:

- диапазон углов качания предплечья

- диапазон углов качания плеча

- углы вращения в опоре





±360

-130 ÷ +70

±180

-50 ÷ +50

±360

-50 ÷ +23



-50 ÷ +50

-50 ÷ +23

-50 ÷ +50

Габаритные размеры, мм

- длина плеча исполнительного органа

- длина предплечья исполнительного органа

- длина плеча задающего органа

- длина предплечья задающего органа



400

700

400

900

Монтажные размеры, мм

- расстояние между исполнительным и задающим органом

- выступ исполнительного органа

- выступ задающего органа

- толщина свинцовой защиты

- монтажная высота



460



80

100

200

2000

Масса, кг, не более

60

Тип манипулятора

копирующий механический

Материал

нержавеющая сталь, алюминий

Длина защитных полувтулок в опоре, мм

200

Количество рабочих движений

7

Количество установочных движений

1

Средняя наработка на отказ, ч, не менее

2000

Средний срок службы, лет, не менее

10


В связи с постоянной работой по совершенствованию манипулятора могут быть внесены изменения в конструкцию, не отраженные в настоящем документе
