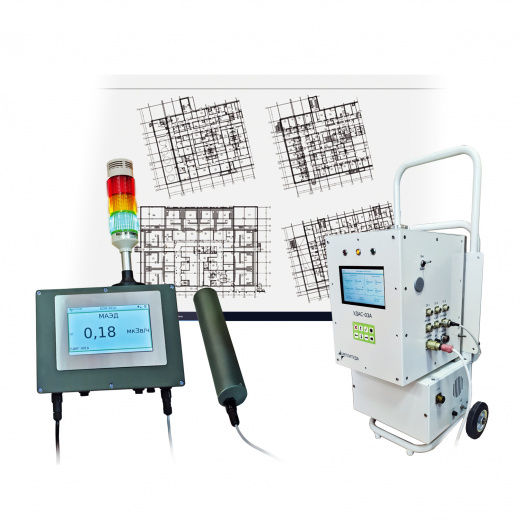

Лиана
автоматизированная система радиационного контроля
Нужна консультация?
Назначение
- непрерывный контроль радиационной обстановки на радиационно-опасных объектах и прилегающих к ним территориях
Функции и особенности
- непрерывное или периодическое измерение и индикация значений следующих показателей:
- мощность амбиентного эквивалента дозы (МАЭД) и мощность поглощённой дозы ионизирующего фотонного (гамма и рентгеновского) излучения
- объёмная активность гамма-излучающих радионуклидов в жидких технологических средах, в том числе в сточных водах и ЖРО
- объёмная активность радиоактивных газов и аэрозолей, в том числе объёмная активность радионуклидов йода
- МАЭД нейтронного излучения
- передача данных с технических средств нижнего уровня в информационные каналы связи с верхним уровнем и доступ к обработанной информации по линиям связи с использованием интерфейса CAN и универсального протокола АСРК «Лиана»
- обработка информации как на нижнем, так и на верхнем уровнях, сохранение измерительной информации в архиве
- передача данных с технических средств нижнего уровня в информационные каналы связи с верхним уровнем и доступ к обработанной информации по линиям связи с использованием интерфейса CAN и универсального протокола АСРК «Лиана»
- обработка информации как на нижнем, так и на верхнем уровнях, сохранение измерительной информации в архиве
- возможность функционирования технических средств нижнего уровня независимо от технических средств верхнего уровня и непрерывная работа системы в целом, независимо от работы ее составных частей, в согласованном объёме задач радиационного контроля

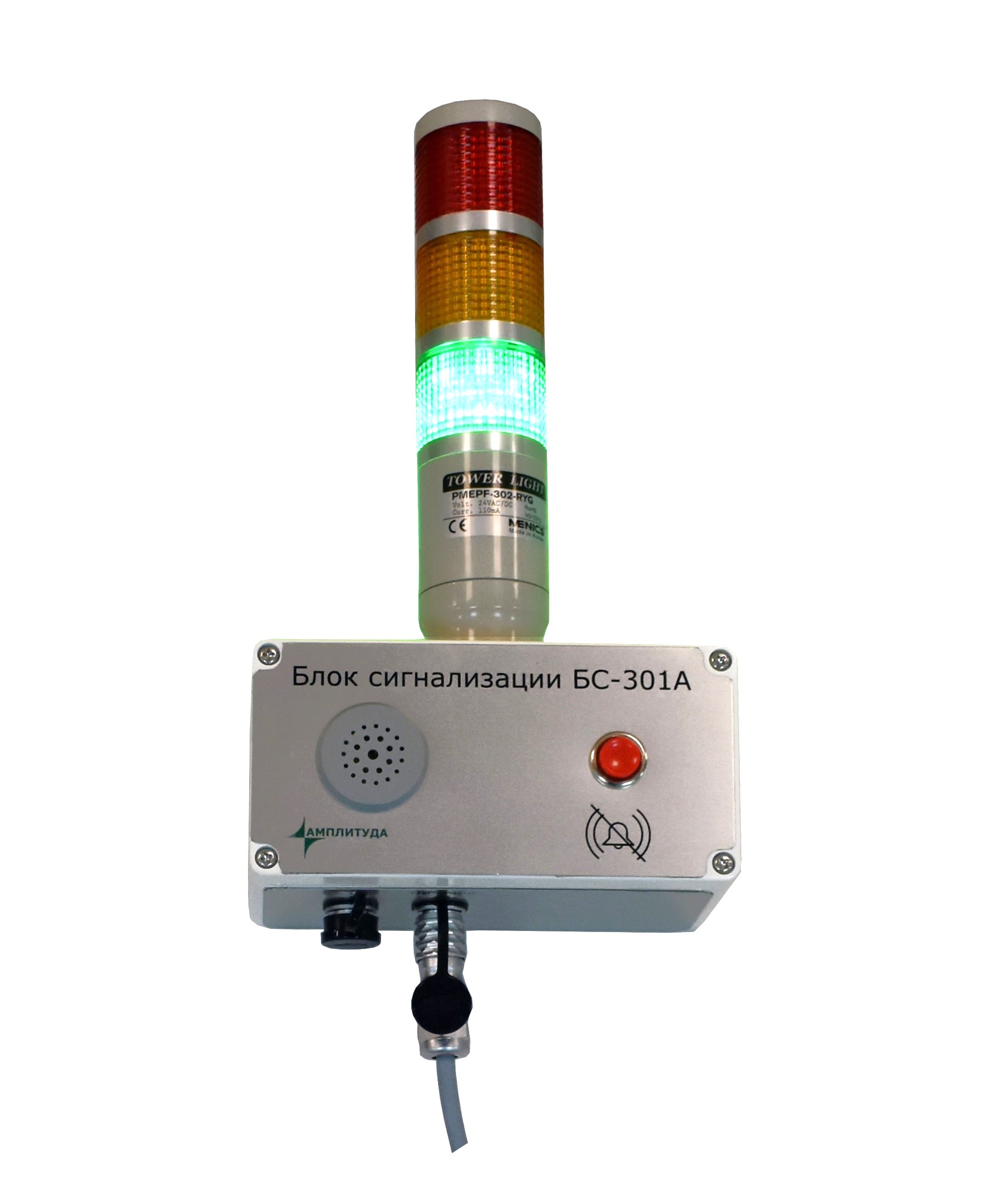

- звуковая и световая предупредительная/аварийная сигнализация при превышении допустимых значений контролируемых параметров
- формирование отчётов на АРМ оператора по любому выбранному измерительному каналу с выводом минимальных, средних и максимальных значений контролируемых параметров за выбранный интервал времени
- задание двух пороговых уровней (уставок) предупредительной и аварийной сигнализации по превышению каждого контролируемого параметра
- защита данных, сохраненных в памяти системы, от несанкционированного изменения
- автоматический контроль работоспособности измерительных каналов с идентификацией типа устройства, места расположения устройства, вывод информации о типе нарушения
- отображение полученной информации на автоматизированном рабочем месте (АРМ) оператора, а также на табло блоков обработки и индикации БОИ-301А
- блок детектирования БДКГ-301А
- комплекс спектрометрический «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-63-01А
- установка для измерения объёмной активности радиоактивных аэрозолей «УДАС-01А»
- установка для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135
- «УДАС-03А»
- установка для измерения объёмной активности инертных радиоактивных газов «УДАС-04А»

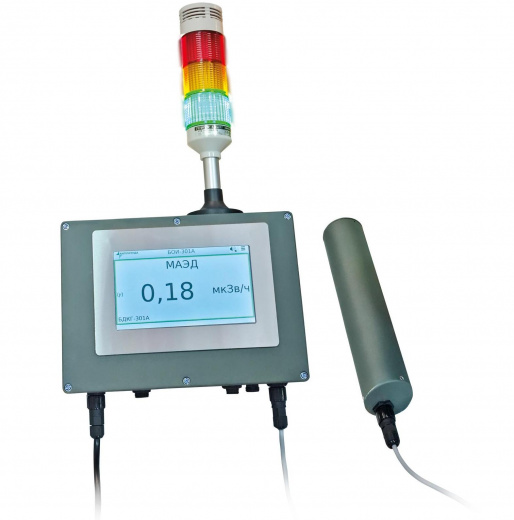

- блок обработки и индикации БОИ-301А
- с сигнализацией
- без сигнализации
- блок обработки данных БОД-301А
- блок питания БП-301А
- сервер базы данных
- АРМ оператора
- коробка коммутационная КК-301А
- комплект эксплуатационной документации
- свидетельство о поверке
Программное обеспечение
Программное обеспечение «АСРК «Лиана»» обеспечивает выполнение следующих функций:
- работа на персональном компьютере АРМ и сервере
- возможность установки и обновления на компьютерах АРМ и серверах
- доступ обслуживающего персонала ко всем разрешенным для него функциям
- возможность замены средства измерения или устройства сбора данных на устройство того же типа с отличным от исходного серийным номером
- непрерывное отображение текущей информации о контролируемых параметрах и устройствах на одном или более автоматизированных рабочих местах оператора (АРМ оператора) и архивной информации по запросу оператора
- отображение событий, привязанных к точкам контроля (неисправности, потери связи, выход измеряемых величин за пределы уставок)
- представление информации в виде мнемосхем, обеспечивающих отображение информации по контролируемым параметрам и устройствам во всех точках контроля в реальном времени
- информация о состоянии радиационной обстановки
- тренды изменения измерительных величин
- журналы событий по точкам контроля и по системе в целом
- отчёты с минимальными, максимальными и средними уровнями измеряемых величин
- защита ключом защиты USB
- совместимость с операционными системами Microsoft Windows XP, Windows 7, Windows 8, Windows 10 и установка на ПК
- наличие паролей на изменение настроек
|
Блок детектирования БДКГ-301А Диапазон энергий регистрируемого фотонного излучения, МэВ Диапазон измерений МАЭД фотонного излучения |
0,05 ÷ 3 0,1 мкЗв/ч ÷ 10 Зв/ч |
|
Блок детектирования БДКН-301А Диапазон энергий регистрируемого нейтронного излучения Диапазон измерений МАЭД нейтронного излучения |
0,025 эВ ÷ 14 МэВ 0,1 мкЗв/ч ÷ 0,1 Зв/ч |
|
Комплекс спектрометрический «МУЛЬТИРАД-гамма» Диапазон энергий регистрируемого фотонного излучения, МэВ Диапазоны измеряемой активности (по радионуклиду Cs-137 для блока детектирования БДКС-63-01А), Бк |
0,03 ÷ 3 3 ÷ 104 |
|
Установка для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» Диапазон энергий регистрируемого излучения: - альфа-излучения, МэВ - бета-излучения, МэВ Диапазон измерений объемной активности: - альфа-излучающих нуклидов, Бк/м3 - бета-излучающих нуклидов, Бк/м3 |
2,5÷10 0,05÷4
1,0×10-2÷3,6×106 1,0×10-2 ÷1,1×107 |
|
Установка для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» Диапазон энергий регистрируемого гамма-излучения, МэВ Диапазон измерений объёмной активности радионуклидов йода, Бк/м3 |
0,05÷3 1×10-2÷3,7×106 |
|
Установка для измерения объёмной активности инертных радиоактивных газов «УДАС-04А» Диапазон энергий регистрируемого бета-излучения, МэВ Диапазон измерений объёмной активности бета-излучающих, Бк/м3 |
0,05÷4 5×103 ÷ 3,7×1010 |
|
Электропитание системы: - напряжение, В - частота, Гц |
220 50 |
|
Потребляемая мощность, В⋅А, не более - БДКГ-301А - БДКН-301А - МУЛЬТИРАД-гамма - «УДАС-01А», «УДАС-03А», «УДАС-04А» - БОИ-301А, БОП-301А - БП-301А - сервер базы данных - АРМ оператора |
2 2 5 50 20 100 500 200 |
|
Габаритные размеры, не более, мм - БДКГ-301А - БДКН-301А - БДКС-63-01А - «УДАС-01А» - «УДАС-03А» - «УДАС-04А» - БОИ-301А - БОП-301А |
Ø50 × 225 Ø230 × 300 Ø90 × 370 260 х 300 х 385 300 х 330 х 400 200 х 390 х 255 270×200×100 270×200×100 |
|
Масса, не более, кг БДКГ-301А БДКН-301А БДКС-63-01А «УДАС-01А» «УДАС-03А» «УДАС-04А» БОИ-301А БОП-301А |
0,5 11 2,2 15 29 18 3 3 |
